Die Bajazzobauanleitung
als PDF !!!




ABC-Bauplanbuch
Bajazzo

Das ABC-Bauplanbuch Bajazzo in zwei Ausführungen.

Eine günstige Softcover-Werkstattausführung im großzügigem und gut lesbaren A4-Großformat, für den Praktiker. In diesem sind bereits die Folie der Spielfigur, die Schilder für den Spielautomaten und die Spielanleitung enthalten.

Die zweite Variante im gleichen Format, ist eine handgebundene Version im Festeinband. Diese Sammler- und Geschenkausführung, mit zwei Lesezeichenbändern, beinhaltet zusätzlich die Spielkugel aus Stahl.


Weitere Informationen zu den detailierten Bauanleitungen sind >> HIER << direkt beim Autor, bei Amazon oder ebay erhältlich!

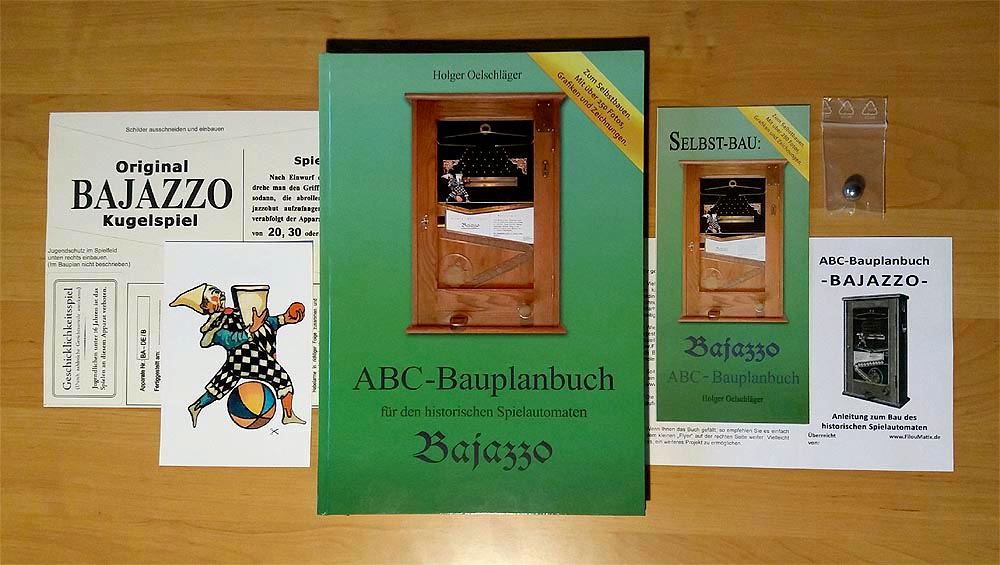

Buchset im handgebundenen Festeinband mit Automatenschilder und Spielkugel.

Alle Buchvarianten sind mit einem historischen Zahlenstempel paginiert.




(Verpackungs- und Versandkosten im Hermes Päckchen: 5,00 €. Versandkosten außerhalb Deutschlands sind entsprechend höher, bitte anfragen.)




ABC-Bauplanbuch
Jemoc
Das ABC-Bauplanbuch Jemoc, ebenfalls in zwei Ausführungen.

Eine günstige Softcover-Werkstattausführung im großzügigem und gut lesbaren A4-Großformat, für den Praktiker. In diesem sind bereits die Schilder für den Spielautomaten und die Spielanleitung mit Gewinnplan enthalten.

Die zweite Variante im gleichen Format, ist eine handgebundene Sammer- und Geschekausführung im Festeinband
 und beinhaltet ebenfalls die Automatenschilder.

Zusätzlich befindet sich in beiden Jemoc-Buchvarianten ein eigenes Kapitel von annähernd 50 Seiten mit einigen im Laufe der Jahre verlorengegangener historischer Informationen zur Geschichte der Automatenindustrie in Deutschland, speziell der Firma Jentsch & Meerz aus Leipzig, zur ersten Hälfte des vergangenen Jahrhunderts.

Weitere Informationen zu den detailierten Bauanleitungen sind >> HIER << direkt beim Autor, bei Amazon oder ebay erhältlich!




Spender und Mäzenatentum
Wenn Sie gern die Arbeit zum Erhalt dieser Industriekultur
ohne Kauf eines Buches unterstützen möchten:

Alten Spielautomaten Bajazzo (the (le) Clown) selbst gebaut - der Absolute Hingucker!!!

"Blueprints" for ancient slot machines, the Clown!

Sie kaufen die erste Bauanleitung in dieser ausführlichen Form, für einen der bekanntesten historischen Spielautomaten - der
>Bajazzo<, >the Clown<,  >le Clown<.

Der Spielautomat und das Buch - ein absoluter Hingucker. Für jeden geeignet, der gerne exakt arbeitet und eine Hobbywerkstatt sein eigen nennt! Praxisgetestet - Erfahrungen Interessierter vom Nachbau liegen vor (z.B. auf der Internetseite Automateum nachlesbar). Mit teilweise unkonventionellen Lösungsvorschlägen - direkt für den aktiven Bastler gemacht! Sie erhalten praktische Tipps, erfahren geheime Tricks und Kniffe. Sie lernen Erfindungen kennen, die es überhaupt erst ermöglichen, diesen Spielautomaten mit relativ einfachen Mitteln selbst zu bauen.

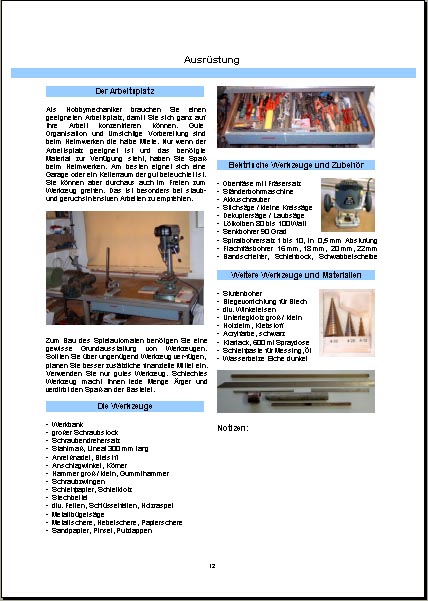

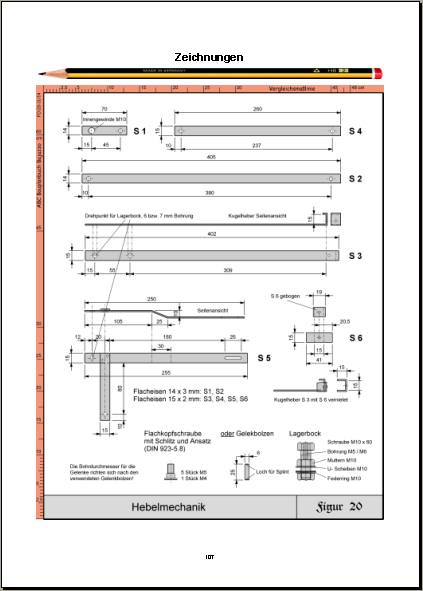

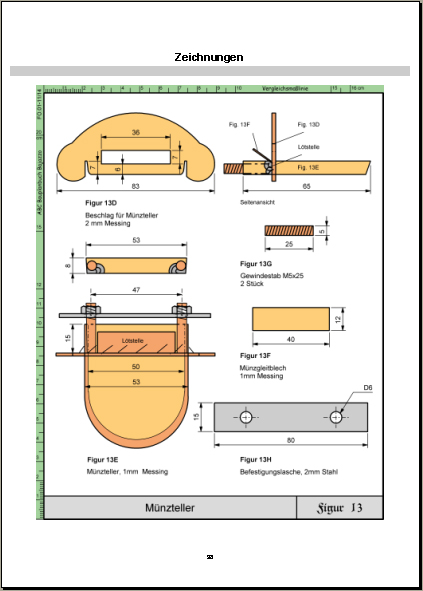

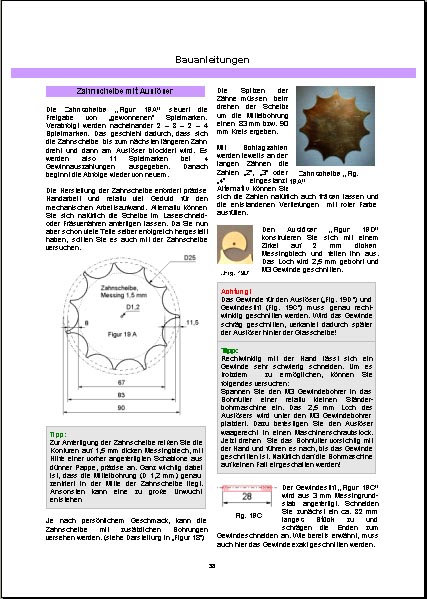

Viele Jahre des Probierens, Bastelns und Erfahrungen sammelns waren nötig, um diesen Bauplan schreiben zu können. Das Ergebnis ist diese Bauanleitung mit rund 250 Fotos, Grafiken und farbigen Zeichnungen!


Der Selbstbau des Spielautomatens...

...ist aber auch für Interessierte konzipiert, die noch nicht auf allen Gebieten der Metall- und Holzverarbeitung Erfahrungen sammeln konnten.

Planen Sie für den Bau des Spielautomaten als groben Richtwert Kosten von etwa 500 bis 600 EUR ein. Das kann je nach Bezugsmöglichkeit der Baumaterialien und dem Selbstfertigungsgrad von Bauteilen variieren.

Sie benötigen natürlich eine einigermaßen „gut sortierte Werkstatt“. Mit einer Zeichnung und Bauanleitung sollte man umgehen können. Mal eben schnell auf dem Küchentisch was zusammenschrauben führt mit Sicherheit nicht zum Erfolg! Es wird also auch etwas Zeit in Anspruch nehmen und Geduld  erfordern.





Der fertige Spielautomat...

...ist ein sehr schönes Replikat dessen Gehäuse, wie bei Spielautomaten aus dieser Zeit üblich,  aus massivem Eichenholz -!!-  gefertigt und die Beschläge in solider Messingausführung hergestellt wurden. Der Automat wiegt fast 15 kg! Die Maße des Gehäuses sind ca. 49x76x13 cm. Da es ein rein mechanisches Spielgerät, ist kann es auch mal vorkommen, dass die Mechanik, wie auch beim Original, eine "unerlaubte Funktion" ausführt.

Um die Benutzung von Falsifikaten einzuschränken, kann der Spielautomat mit einem mechanischen Münzprüfer ausgestattet werden.

Aufgrund der gesetzlichen Bestimmungen...

...ist der gewerbliche Einsatz dieses Spielautomatens (z.B. in Gaststätten, Spielhallen, in öffentlich zugänglichen Räumen usw.) in Deutschland verboten.

Beim Bau des Gerätes werden die jeweils gültigen Bestimmungen für den Umwelt Gesundheits- und Arbeitsschutz beachtet!





Der Automat besteht aus ca.:


200 Schrauben, Muttern, Splinten und Nägeln

45 Teilen aus Metall

37 Teilen aus Messing

27 Teilen aus Holz

1 Glasscheibe

1 Samtbezug
Hier eine kleine Auswahl von Teilen aus der Bajazzo-Bauanleitung die anzufertigen sind:
